焊縫質量標準
一、保證項目
1、焊接材料應符合設計要求和有關標準的規(guī)定，應檢查質量證明書及烘焙記錄。
2、焊工必須經考試合格，檢查焊工相應施焊條件的合格證及考核日期。
3、Ⅰ、Ⅱ級焊縫必須經探傷檢驗，并應符合設計要求和施工及驗收規(guī)范的規(guī)定，檢查焊縫探傷報告。
4、焊縫表面Ⅰ、Ⅱ級焊縫不得有裂紋、焊瘤、燒穿、弧坑等缺陷。Ⅱ級焊縫不得有表面氣孔、夾渣、弧坑、裂紋、電弧擦傷等缺陷，且Ⅰ級焊縫不得有咬邊、未焊滿等缺陷。
二、基本項目
1、焊縫外觀：焊縫外形均勻，焊道與焊道、焊道與基本金屬之間過渡平滑，焊渣和飛濺物清除干凈。
2、表面氣孔：Ⅰ、Ⅱ級焊縫不允許；Ⅲ級焊縫每50mm長度焊縫內允許直徑≤0.4t；且≤3mm氣孔2個；氣孔間距≤6倍孔徑。
3、咬邊：Ⅰ級焊縫不允許。
Ⅱ級焊縫：咬邊深度≤0.05t，且≤0.5mm，連續(xù)長度≤100mm，且兩側咬邊總長≤10%焊縫長度。
Ⅲ級焊縫：咬邊深度≤0.lt，且≤lmm。
注：t為連接處較薄的板厚。
三、成品保護
1、焊后不準撞砸接頭，不準往剛焊完的鋼材上澆水。低溫下應采取緩冷措施。
2、不準隨意在焊縫外母材上引弧。
3、各種構件校正好之后方可施焊，并不得隨意移動墊鐵和卡具，以防造成構件尺寸偏差。隱蔽部位的焊縫必須辦理完隱蔽驗收手續(xù)后，方可進行下道隱蔽工序。
4、低溫焊接不準立即清渣，應等焊縫降溫后進行。
四、 應注意的質量問題
1、尺寸超出允許偏差：對焊縫長寬、寬度、厚度不足，中心線偏移，彎折等偏差，應嚴格控制焊接部位的相對位置尺寸，合格后方準焊接，焊接時精心操作。
2、焊縫裂紋：為防止裂紋產生，應選擇適合的焊接工藝參數和施焊程序，避免用大電流，不要突然熄火，焊縫接頭應搭10～15mm，焊接中不允許搬動、敲擊焊件。

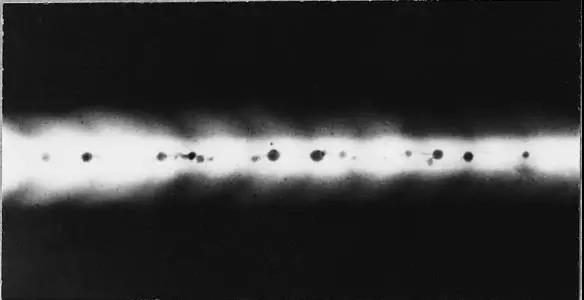

3、表面氣孔：焊條按規(guī)定的溫度和時間進行烘焙，焊接區(qū)域必須清理干凈，焊接過程中選擇適當的焊接電流，降低焊接速度，使熔池中的氣體完全逸出。
4、焊縫夾渣：多層施焊應層層將焊渣清除干凈，操作中應運條正確，弧長適當。注意熔渣的流動方向，采用堿性焊條時，上須使熔渣留在熔渣后面。
五、質量記錄
焊縫質量標準應具備以下質量記錄：
1、 焊接材料質量證明書。
2、 焊工合格證及編號。
3、焊接工藝試驗報告。
4、 焊接質量檢驗報告、探傷報告。
5、設計變更、洽商記錄。
6、隱蔽工程驗收記錄。
7、其它技術文件。
以上關于焊縫檢測的焊縫質量標準知識來源于網絡。創(chuàng)想智控是一家專注于機器視覺焊接自動化的研發(fā)及生產的高新技術企業(yè)。多年來，創(chuàng)想智控憑借公司強大的核心技術致力于為用戶提供機器視覺和智能控制的解決方案；深度服務于機械加工、智能監(jiān)控、道路測控以及軍事等行業(yè)的焊接制造領域。
