工程機械行業是中國裝備制造業中最具國際競爭力的行業之一，創造了許多工程機械的世界紀錄。我國幅員遼闊，基建施工市場對工程機械的需求量巨大，目前大量設備進入更新?lián)Q代高峰期。隨著人力成本的上升，工程機械行業自動化、智能化生產已成為大勢所趨。焊接作為結構件生產的基礎工藝，其發展經歷了手工焊、半自動焊、機器人焊接的歷程，工藝逐步成熟，其中，焊接機器人技術融合了機械、電子、傳感器、計算機及人工智能等許多學科的知識，先后經歷示教再現、離線編程、智能機器人三個階段，特別適合多品種、小批量柔性生產。通過技術創新來改善工作環境，操作過程簡易化，應用更加方便。目前工程機械在自動化焊接過程中存在工件個體較大，結構復雜，大批量生產，來料、組對、擺放及工裝存在誤差，機器人不能準確識別焊縫位置變化造成偏焊漏焊、等問題，嚴重影響生產效率。
在實現工程機械智能制造的過程中創想智控做為國內領先的激光視覺焊縫跟蹤系統供應商針對工程機械行業特點提供了系統的解決方案。
工件個體較大，結構復雜，大批量生產，來料、組對、擺放及工裝存在誤差較大。
焊縫一致性較差，焊縫坡口存在不一致的情況，導致焊完后的焊縫質量難以保證。
焊接板厚為10mm-60mm的中厚板，坡口比較大，往往一道填不滿，需要用到多層多道功能。
對于工程機械的這些行業痛點我們采用創想焊縫跟蹤系統有針對性的開發了些新功能，從客戶的角度、從使用者的角度出發切實的解決了相當大的自動化焊接上的難題。例如我們的起始點尋位功能、二次尋位功能就是針對于焊縫位置偏差較大開發的，這兩個功能配合使用可以讓跟蹤器的尋位范圍不受跟蹤器的視場范圍限制。我們的坡口自適應功能可根據不同的坡口寬度實時的調整焊接參數，最大程度的保持焊縫的質量合格、外觀一致。對于多層多道功能我們有先掃再焊、邊掃邊焊、軌跡回放、路徑偏置等功能來滿足現場的一切需求。

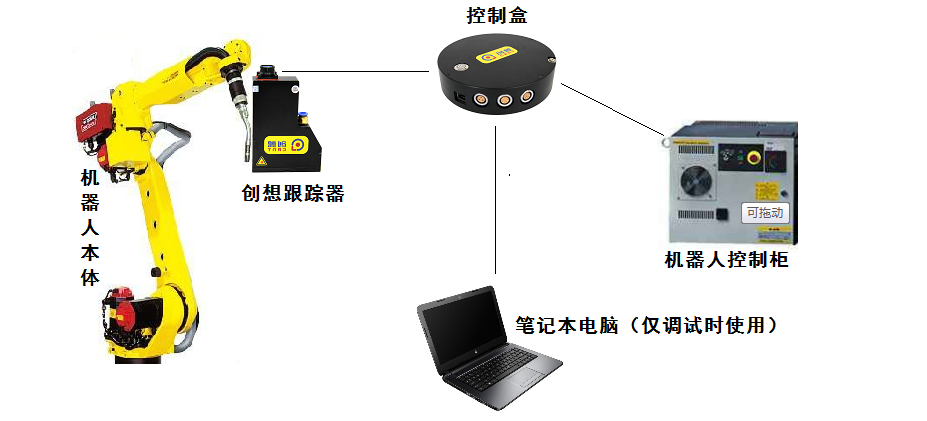

創想焊縫跟蹤系統有跟蹤器、控制、網線、信號線組成，結構簡單方便安裝，處理器采用嵌入式設計不需要外加工控機，極大的減少了現場的占用空間。

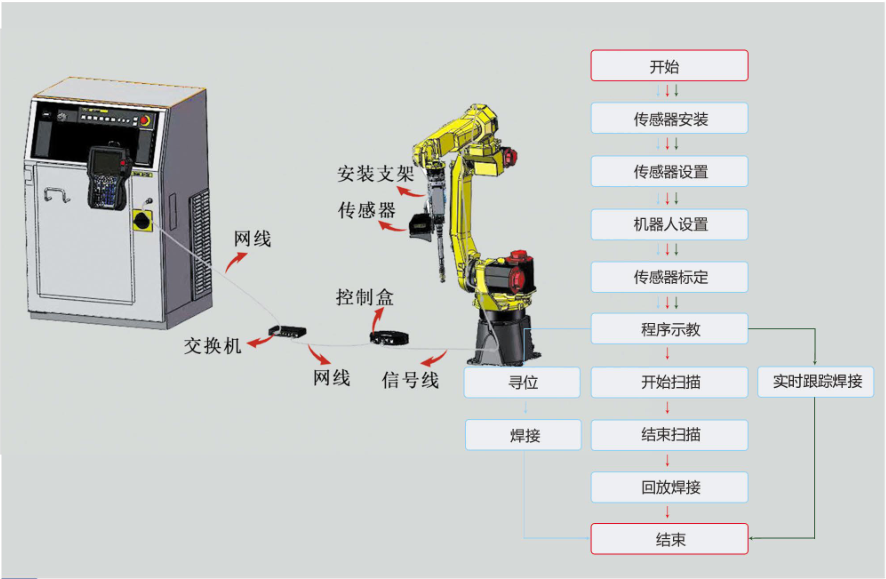

根據現場不同的工況我們采用不同的焊縫糾偏方式。對于短焊縫我們采用多點尋位的方式解決焊縫位置偏差，對于長直焊縫我們采用實時跟蹤功能達到邊掃邊焊的目的，不僅提高了糾偏效率還解決了焊接過程中熱形變導致的焊偏問題。對于一些特殊工況我們還可以實現先掃描再回放焊接，最大可能的滿足了工程機械焊接過程中的糾偏需求。

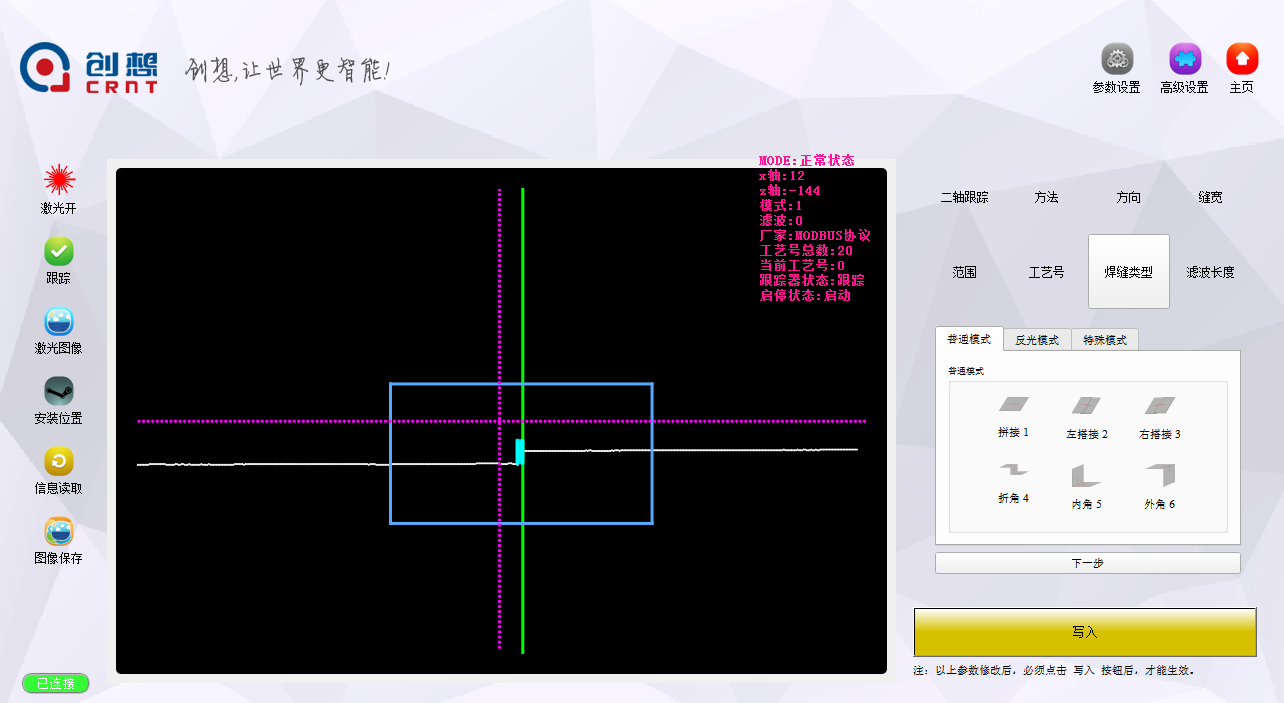

簡單的上位機軟件加上直觀的參數圖像顯示幫助客戶以跟快的時間完成跟蹤器參數設置。
